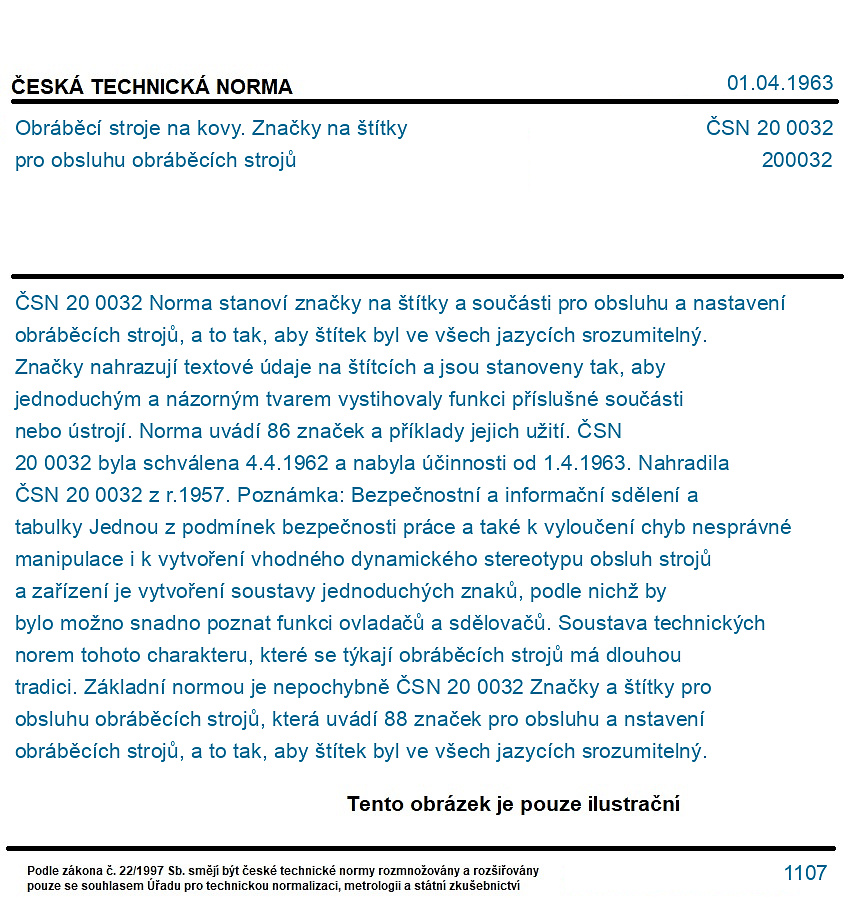

ČSN 20 0032

Norma stanoví značky na štítky a součásti pro obsluhu a nastavení obráběcích strojů, a to tak, aby štítek byl ve všech jazycích srozumitelný. Značky nahrazují textové údaje na štítcích a jsou stanoveny tak, aby jednoduchým a názorným tvarem vystihovaly funkci příslušné součásti nebo ústrojí. Norma uvádí 86 značek a příklady jejich užití. ČSN 20 0032 byla schválena 4.4.1962 a nabyla účinnosti od 1.4.1963. Nahradila ČSN 20 0032 z r.1957. Poznámka: Bezpečnostní a informační sdělení a tabulky Jednou z podmínek bezpečnosti práce a také k vyloučení chyb nesprávné manipulace i k vytvoření vhodného dynamického stereotypu obsluh strojů a zařízení je vytvoření soustavy jednoduchých znaků, podle nichž by bylo možno snadno poznat funkci ovladačů a sdělovačů. Soustava technických norem tohoto charakteru, které se týkají obráběcích strojů má dlouhou tradici. Základní normou je nepochybně ČSN 20 0032 Značky a štítky pro obsluhu obráběcích strojů, která uvádí 88 značek pro obsluhu a nstavení obráběcích strojů, a to tak, aby štítek byl ve všech jazycích srozumitelný. Značky tedy nahrazují textové údaje na štítcích. Jsou voleny tak, aby jednoduchým a názorným způsobem i tvarem vystihovaly funkci příslušné součásti nebo ústrojí. K této staré normě (nabyla účinnosti 1.4.1963) byla postupně vydávána řada dalších. Z nich jmenujeme např. ON 20 0034 Barevné značení trubek a hadic podle protékajících látek. Zcela nově byl soubor těchto technických norem doplněn o tyto normy: ON 20 0032 Značky a štítky pro obsluhu číslicově řízený chobráběcích strojů. Tato oborová norma úzce navazuje na Československou státní normu téhož čísla, o níž jsme se zmínili v předchozím textu. Stanoví 10 základních značek, 44 značek používaných pro panely řídících systémů obráběcích strojů a konečně 15 značek prvků, poloh přepínačů a indikací. Na neinformovaného působí většina značek komplikovaně, nicméně bude třeba si na ně zvykat, protože strojů, řízených počítačem rychle přibývá. Norma byla schválena 26.2.1975 a nabyla účinnosti od 1.9.1976. ON 49 6010 Značky na štítky pro obsluhu strojů a zařízení na obrábění dřeva. Rovněž tato oborová norma úzce navazuje na ČSN 20 0032. Stanoví 19 základních značek pro pohyb, 23 značek pracovních součástí a zařízení a 7 značek všeobecných. V této normě jsou uvedeny i předepsané velikosti značek a předepsané poměry délky a šířky jednotlivých znaků. Z hlediska hygieny a bezpečnosti práce jsou významné zejména značky pro pohyb (některé dosti složité), a ze značek částí strojů např. označení nožové hlavy, hřídele frézovacího či vrtacího vřetene, odsávacího zařízení a další. Norma byla schválena 20.8.1975 a účinnosti nabyla 1.6.1977. ČSN 34 0170 Předpisy pro barvy světelných návěstí a ovládacích tlačítek. Tato norma stanoví barvy světelných návěstí a ovládacích tlačítek u elektrických předmětů a elektrických zařízení, jakož i v ostatních případech, kdy je použito těchto prvků.
