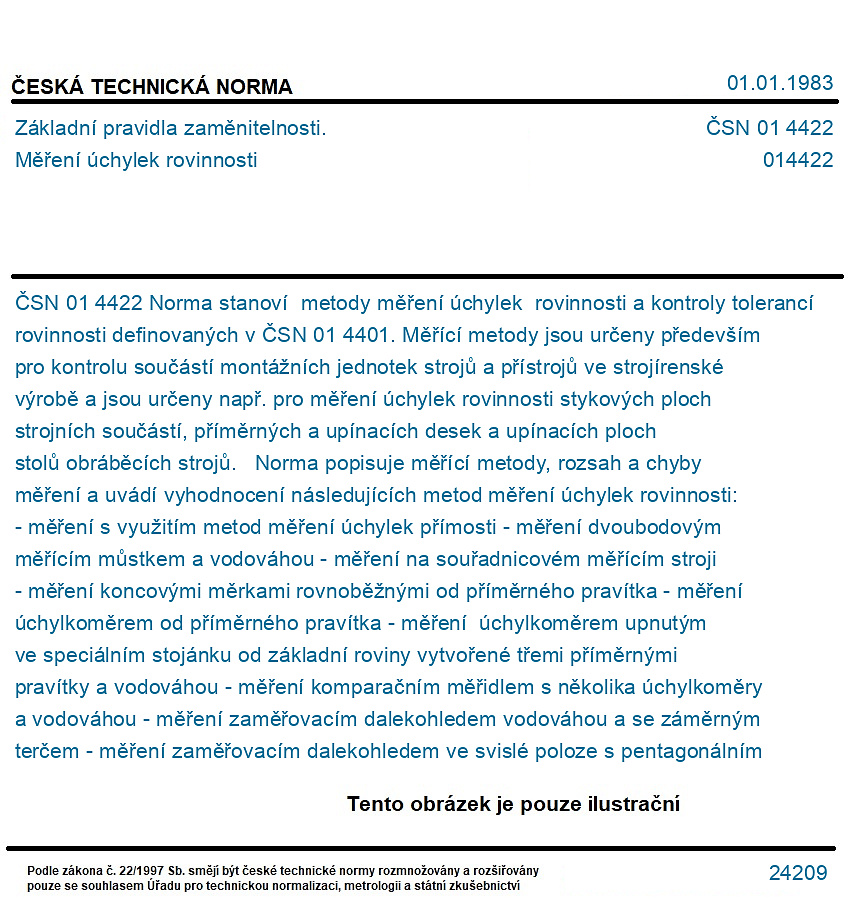

ČSN 01 4422

Norma stanoví metody měření úchylek rovinnosti a kontroly tolerancí rovinnosti definovaných v ČSN 01 4401. Měřící metody jsou určeny především pro kontrolu součástí montážních jednotek strojů a přístrojů ve strojírenské výrobě a jsou určeny např. pro měření úchylek rovinnosti stykových ploch strojních součástí, příměrných a upínacích desek a upínacích ploch stolů obráběcích strojů. Norma popisuje měřící metody, rozsah a chyby měření a uvádí vyhodnocení následujících metod měření úchylek rovinnosti: - měření s využitím metod měření úchylek přímosti - měření dvoubodovým měřícím můstkem a vodováhou - měření na souřadnicovém měřícím stroji - měření koncovými měrkami rovnoběžnými od příměrného pravítka - měření úchylkoměrem od příměrného pravítka - měření úchylkoměrem upnutým ve speciálním stojánku od základní roviny vytvořené třemi příměrnými pravítky a vodováhou - měření komparačním měřidlem s několika úchylkoměry a vodováhou - měření zaměřovacím dalekohledem vodováhou a se záměrným terčem - měření zaměřovacím dalekohledem ve svislé poloze s pentagonálním hranolem a se záměrným terčem - měření hydrostatickým výškoměrem zapojeným na vyrovnávací nádobu - komparační měření rámem s úchylkoměry - měření od střední roviny komparačním měřidlem s aerostatickou základnou a s několika úchylkoměry - kontrola úchylkoměrem od příměrné desky - interferenční metoda kontroly planparalelní skleněnou deskou - kontrola příměrnou deskou na barvu. Přílohy 1 až 3 uvádějí příklady transformace matematického modelu plochy k nově zvolené základně, matematické stanovení úchylek rovinnosti od střední roviny a vzorové tvary rovinných ploch a zjednodušené rovnice pro stanovení úchylek rovinnosti.
