Vydáno: 01.01.2021

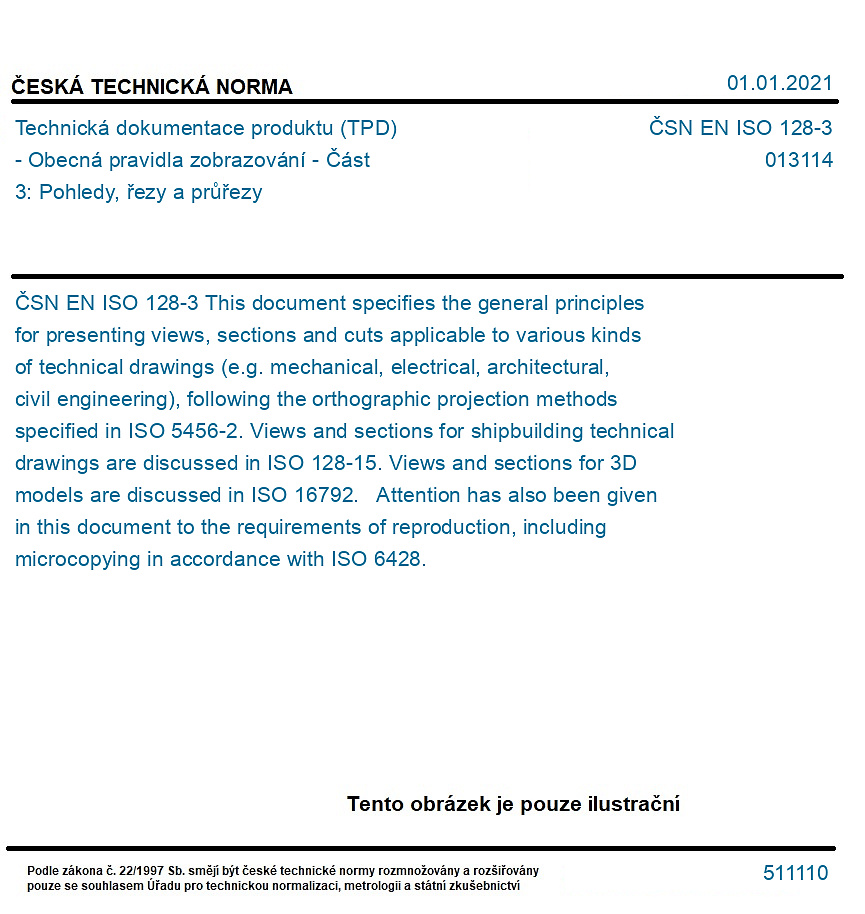

ČSN EN ISO 128-3
Technická dokumentace produktu (TPD) - Obecná pravidla zobrazování - Část 3: Pohledy, řezy a průřezy
Měna
Označení normy:
ČSN EN ISO 128-3
Třídící znak:
013114
Počet stran:
64
Vydáno:
01.01.2021
Harmonizace:
Norma není harmonizována
Náhrada:
71114
Katalogové číslo:
511110
Popis
ČSN EN ISO 128-3
This document specifies the general principles for presenting views, sections and cuts applicable to various kinds of technical drawings (e.g. mechanical, electrical, architectural, civil engineering), following the orthographic projection methods specified in ISO 5456-2. Views and sections for shipbuilding technical drawings are discussed in ISO 128-15. Views and sections for 3D models are discussed in ISO 16792. Attention has also been given in this document to the requirements of reproduction, including microcopying in accordance with ISO 6428.
