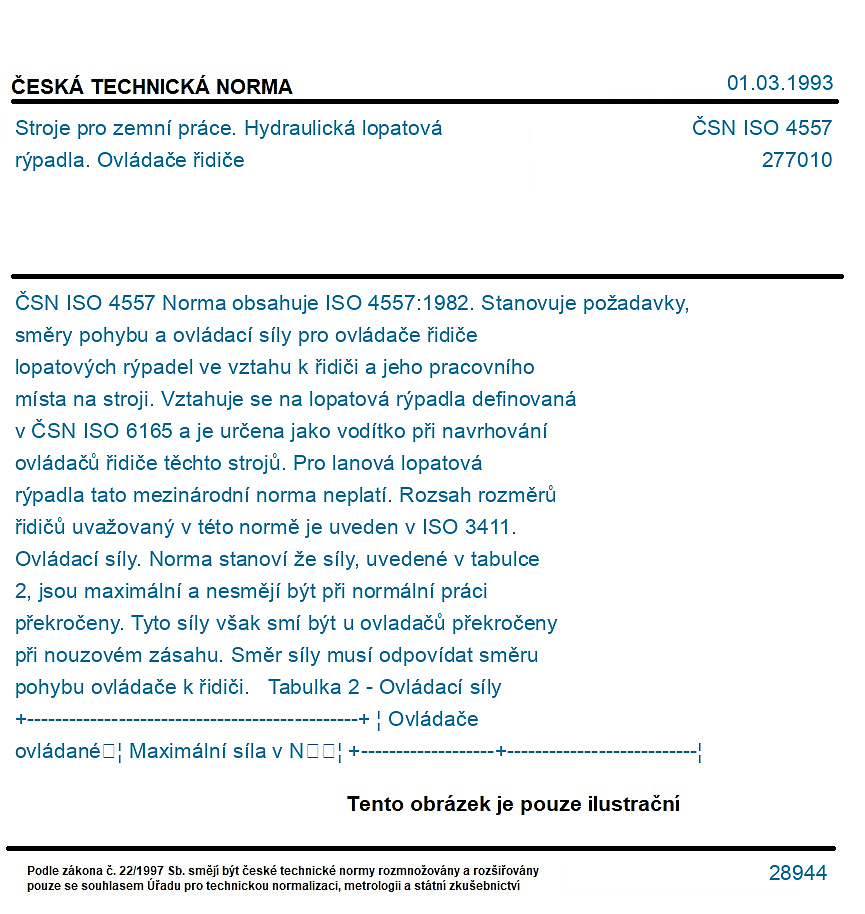

ČSN ISO 4557

Norma obsahuje ISO 4557:1982. Stanovuje požadavky, směry pohybu a ovládací síly pro ovládače řidiče lopatových rýpadel ve vztahu k řidiči a jeho pracovního místa na stroji. Vztahuje se na lopatová rýpadla definovaná v ČSN ISO 6165 a je určena jako vodítko při navrhování ovládačů řidiče těchto strojů. Pro lanová lopatová rýpadla tato mezinárodní norma neplatí. Rozsah rozměrů řidičů uvažovaný v této normě je uveden v ISO 3411. Ovládací síly. Norma stanoví že síly, uvedené v tabulce 2, jsou maximální a nesmějí být při normální práci překročeny. Tyto síly však smí být u ovladačů překročeny při nouzovém zásahu. Směr síly musí odpovídat směru pohybu ovládače k řidiči. Tabulka 2 - Ovládací síly +-----------------------------------------------+ ¦ Ovládače ovládané ¦ Maximální síla v N ¦ +-------------------+---------------------------¦ ¦ Rukou ¦ 115 na obvodu volantu ¦ ¦ ¦ ¦ ¦ ¦ 230 páka, vpřed a vzad ¦ ¦ ¦ 100 páka, do stran ¦ ¦ ¦ 400 brzdová páka,nahoru ¦ ¦ Nohou ¦ 450 pedál ¦ ¦ ¦ 230 překlápěcí pedál ¦ ¦ Špičkou nohy ¦ 90 pedál ¦ +-----------------------------------------------+ Nicméně v úvodu normy, o jejíž závaznost, nebo závaznost některých jejich ustanovení nepožádal - podle § 3 zákona č. 142/1991 Sb., o československých technických normách - žádný ústřední úřad, je uvedeno toto: "Vzhledem ke skutečnosti, že maximální hodnoty ovládacích sil jsou stanoveny v ČSFR podstatně nižší, než v ISO 4557 (v souladu s frekvencí jejich využívání a v souladu s poznatky o značném fyzickém a psychickém zatížení řidičů lopatových rýpadel), doporučuje se nadále postupovat při realizaci požadavku na ovládače lopatových rýpadel používaných v ČSFR v souladu s ČSN 27 8011, která plně vyhovuje hygienickému předpisu." (Rozumí se jím: Směrnice MZ ČSR - hlavního hygienika ČSR č.65/1985 sb. Hygienické předpisy, o hygienických požadavcích na pojízdné pracovní stroje a technická zařízení, reg. v částce 7/1985 Sb.) ČSN ISO 4557 (27 7010) byla vydána v březnu 1993.
